大模型并行策略的通信开销分析

October 10, 2025 Last modified on October 11, 2025

随着大模型（Large Language Model，LLM）规模的不断增大，模型参数数量和计算量也在不断增加，这使得模型的训练和推理变得越来越困难。为了应对这一挑战，研究人员提出了多种并行策略，包括数据并行（Data Parallelism，DP）、张量并行（Tensor Parallelism，TP）、流水线并行（Pipeline Parallelism，PP）、专家并行（Expert Parallelism，EP）和序列并行（Sequence Parallelism，SP）。本文将深入图解并给出这些并行策略的定量分析。

概述

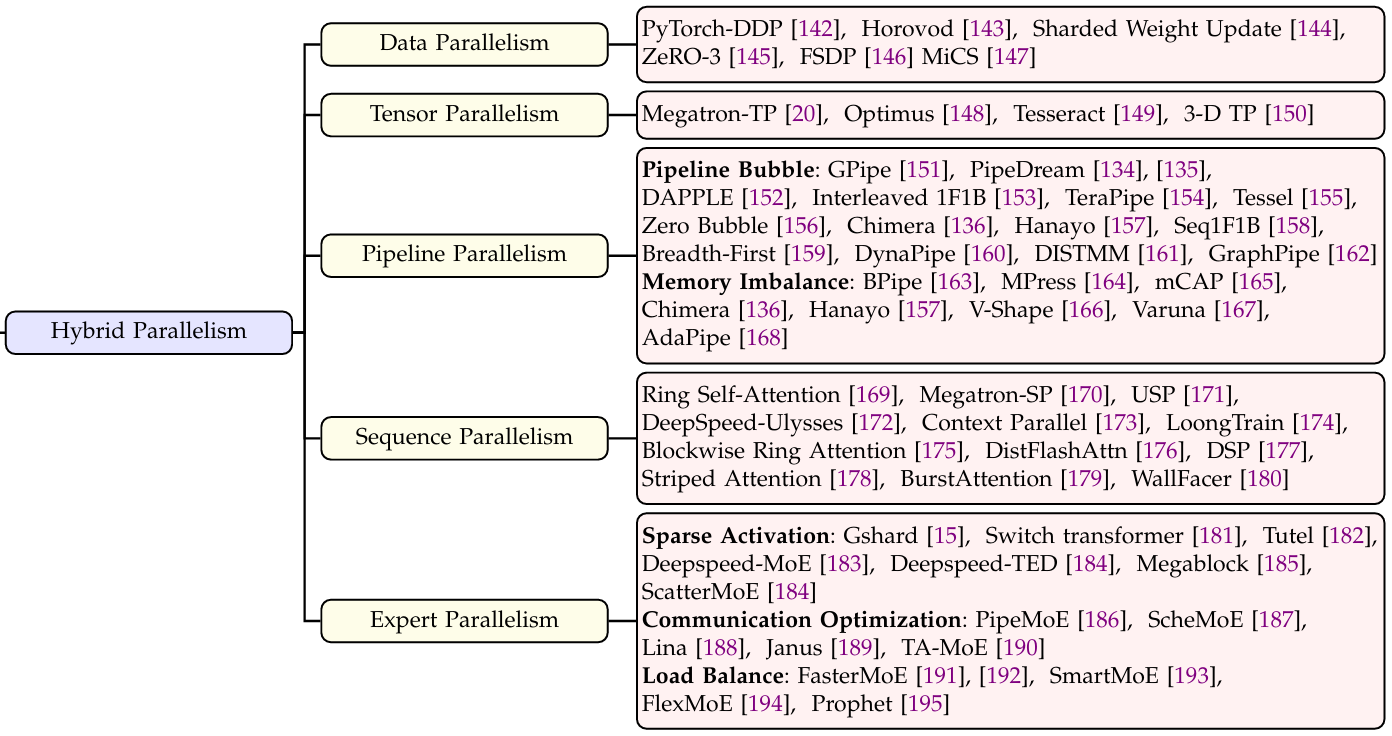

在 LLM 并行策略的相关综述¹中，已经对这五大并行策略及其相关工作进行了罗列与比较。

张量并行和流水线并行还可以统称为模型并行（Model Parallelism，MP）。这是因为它们都是将模型权重进行分片，只不过前者之间切分权重，而后者切分模型层。

关于分片的定义详见下文。

  mindmap
    root((并行策略))
        DP
            ZeRO
        TP
            Megatron-LM
        PP
            GPipe
            PipeDream
        EP
            GShard
        SP
            RSA
            CP
            Ulysses
            USP

符号定义

下面的表格定义了模型超参数以及输入输出的维度。

符号	定义	注释
$b$	批量大小（Batch Size）
$s$	序列长度（Sequence Length）
$h$	隐藏层维度（Hidden Size）
$e$	专家数量（Expert Number）	MoE 模型特有
$k$	激活专家数量（取 top-k 个专家）	MoE 模型特有
$l$	Decoder 层数（Layer Number）

那么，根据以 Transformer 基础的 LLM 设计范式，一层 Decoder 总参数量可以近似认为是其线性层的参数量，包括：

注意力模块的 $W_Q, W_K, W_V, W_O$
前馈网络的 $W_1, W_2$ （或者记作 $W_{\mathrm{up}}, W_{\mathrm{down}}$ ）

而前馈网络的中间层维度通常是隐藏层的 4 倍，且单个注意力头的维度正好是隐藏层维度除以注意力头数。据此，可以计算出一层 Decoder 的参数量为：

\Phi = 4 \cdot h^2 + 2 \cdot 4 h^2 = 12 h^2

另外，一个 LLM 的隐藏状态通常是一个维度为 $[b, s, h]$ 的向量。

本文用 $d$ 来表示各个并行策略的并行度。并行度即参与并行计算的设备数量。

基本概念

集合通信

所有的这些并行策略都需要在不同的设备之间进行通信，此时就需要一系列通信原语或者通信算子。常见的包括 All Reduce（AR）、All Gather（AG）、Reduce Scatter（RS）、All-to-All（A2A）等。

强烈建议读者在阅读本文时，先对这些通信原语有一个基本的了解。读者可参考并行计算集合通信初步一文。

分片与平铺

在了解了这些通信原语之后，我们希望读者首先要在头脑中建立这么一个概念：按照数据（或者可以说是张量）在 LLM 中的意义来划分，只能将参与通信的数据分为两大类，即模型权重（或称模型参数）和中间激活（或称隐藏状态）。换而言之，无论何种并行策略，有且只有权重和激活两类张量可以切分。

分片（Sharding）和平铺（Replicated）是采用了并行策略之后，权重和激活张量在各个设备的分布方式。

分片：将张量在某个维度上切分成多个子张量，每个子张量在不同的设备上存储。
平铺：将张量在所有设备上都存储一份完整的副本。

Sharding 和 Tiling 的区别

要注意区分 Sharding 和 Tiling 这两个概念。尽管它们都是对张量进行切分，但是 Sharding 的载体是计算设备（通常指单个 GPU），而 Tiling 的载体是计算设备内的存储（例如 HBM）。

Tiling 的核心思想是将一个大计算任务（如矩阵乘法）分解为多个小块（tiles），逐块计算，通常是为了适配硬件缓存或内存限制。例如著名的 FlashAttention 算法就采用了 Tiling 策略，减少 HBM 访问。

Tiling 不在本文的讨论范围内。

若读者对 FlashAttention² 感兴趣，可参考图解 Flash Attention 一文。

DP 数据并行

数据并行是指将批量数据切分成多个子批量，每个子批量在不同的设备上并行计算，最后将结果合并。由此可见，数据并行是典型将隐藏状态切分而将模型参数平铺的并行策略。

数据并行在前向传播时无需任何通信，仅在反向传播时需要通信，包括参数梯度的 AR（即我们常说的梯度平均）。在每个设备上，中间激活张量的维度为 $[\dfrac{b}{d}, s, h]$ 。不过，由于梯度不是中间激活张量，所以反向传播时的通信开销与之无关，即通信量为

\begin{cases} M_f = 0 \\ M_b = \Phi = 12 d^2 \end{cases}

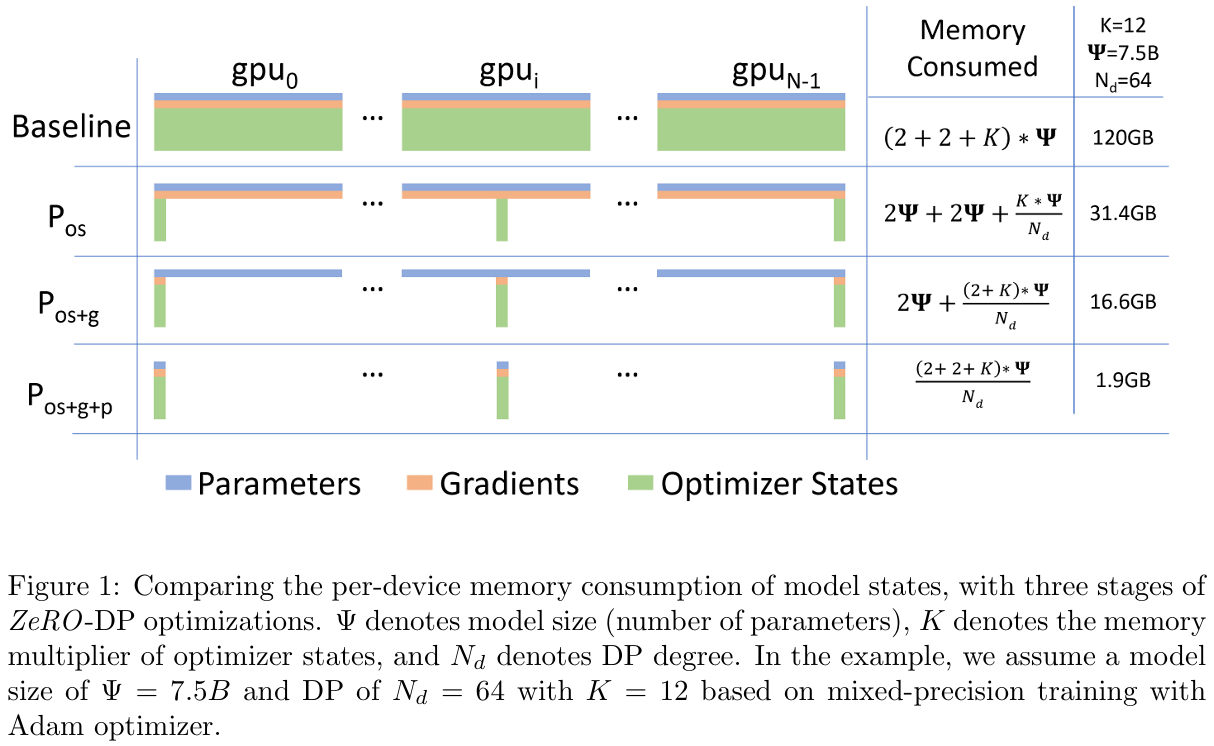

ZeRO³（Zero Redundancy Optimizer）是在标准数据并行（Data Parallelism, DP）的基础上，通过消除模型状态的冗余存储来显著降低显存占用，从而支持训练超大规模模型（如百亿、千亿参数）。它不是改变并行策略本身，而是在 DP 的通信和计算流程中对模型状态进行分片。具体来说，在 DP 中，每个设备都会完整存储：

参数 P
梯度 G
优化器状态 OS

ZeRO 则在此基础上按照 DP 的并行度对这些数据进行分片。ZeRO 逐步对上述三类模型状态进行分片：

仅优化器状态 $P_{\mathrm{os}}$
优化器和梯度 $P_{\mathrm{os+g}}$
优化器、梯度和参数 $P_{\mathrm{os+g+p}}$

尽管 ZeRO 极大地减少了显存占用，以支持超大规模的模型训练，但是它是以引入了额外的通信开销为代价的，详见下表：

并行策略	分片内容	每轮通信算子	单位设备通信量	通信频次
DP	–	1 × AR	$2 \Phi$	1
ZeRO-1	OS	1 × AR	$2 \Phi$	1
ZeRO-2	OS + G	1 × AR	$\approx \Phi$	1
ZeRO-3	OS + G + P	2 × AG + RS	$\approx 5 \Phi$	= 模型层数

一般来说，越大的模型，才可以使用越高一级的 ZeRO 并行策略。

TP 张量并行

张量并行是指将模型权重切分成多个子权重，每个子权重在不同的设备上存储和计算。由此可见，张量并行是典型将模型参数切分而将隐藏状态平铺的并行策略。

使用张量并行时需要满足一个重要的条件，即模型层一定是成对出现的。例如在 Transformer 中，注意力模块里前有 $W_Q, W_K, W_V$ 三个线性层，后有 $W_O$ 一个线性层；前馈网络里前有 $W_{\mathrm{up}}$ 一个线性层，后有 $W_{\mathrm{down}}$ 一个线性层。否则，会产生十分不和谐的情况。

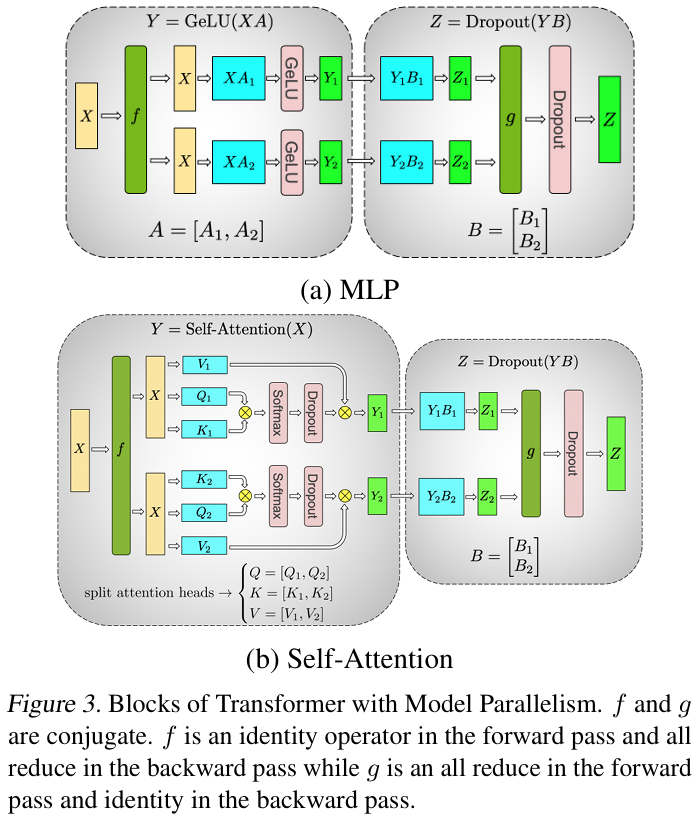

要解释清楚这个问题，首先我们来了解一下 Megatron-LM⁴ 的张量并行设计。

对于 MLP 层，公式推导如下：

\begin{aligned} Z = Y B &= X A B \\ &= X \begin{bmatrix} A_1 & A_2 \end{bmatrix} \begin{bmatrix} B_1 \\ B_2 \end{bmatrix} \\ &= \begin{bmatrix} X A_1 & X A_2 \end{bmatrix} \begin{bmatrix} B_1 \\ B_2 \end{bmatrix} \\ &= \begin{bmatrix} Y_1 & Y_2 \end{bmatrix} \begin{bmatrix} B_1 \\ B_2 \end{bmatrix} \\ &= Y_1 B_1 + Y_2 B_2 \end{aligned}

有关矩阵乘法的分块计算，读者可参考分块矩阵的乘法一文。

注意公式的最后一行的加法，其所需的结果来源恰好是分布在不同的设备上的，这也就是为什么 TP 需要 AR 通信的原因。

同时，TP 要求成对的两个投影层前者竖着切（Column Parallelism），后者横着切（Row Parallelism）。这样做是为了：

保证中间隐藏状态的维度不变
通信在计算完两个线性层后进行

对于 Attention 层也是同理。既然隐藏状态的维度为 $[b, s, h]$ ，那么一层 Decoder 的通信量包括前向传播的 2 次 AR 和反向传播的 2 次 AR，每次通信的数据量为 $bsh$ 。因此，一层 Decoder 的总通信量为

M_f = M_b = 2bsh (d-1)

不过，在工程实践中，AR 可分解为单位通信量为 $\dfrac{1}{d}$ 的 RS + AG。如图所示，这可以进一步降低通信开销。

AR 的工程实现：RS + AG

据此，可以计算得出一层 Decoder 的总通信量为

M_f = M_b = \dfrac{4bsh}{d} \cdot (d-1)

PP 流水线并行

流水线并行是指将模型的不同层分布在不同的设备上，形成一个计算流水线。每个设备只处理输入数据的一个子集，并将中间结果传递给下一个设备。这样可以充分利用设备的计算资源，提高训练效率。

在流水线并行中，前向传播和反向传播的计算是交替进行的。具体来说，前向传播时，输入数据首先经过第一个设备的计算，然后将中间结果传递给第二个设备，依此类推。反向传播时，梯度从最后一个设备开始，逐层向前传递。

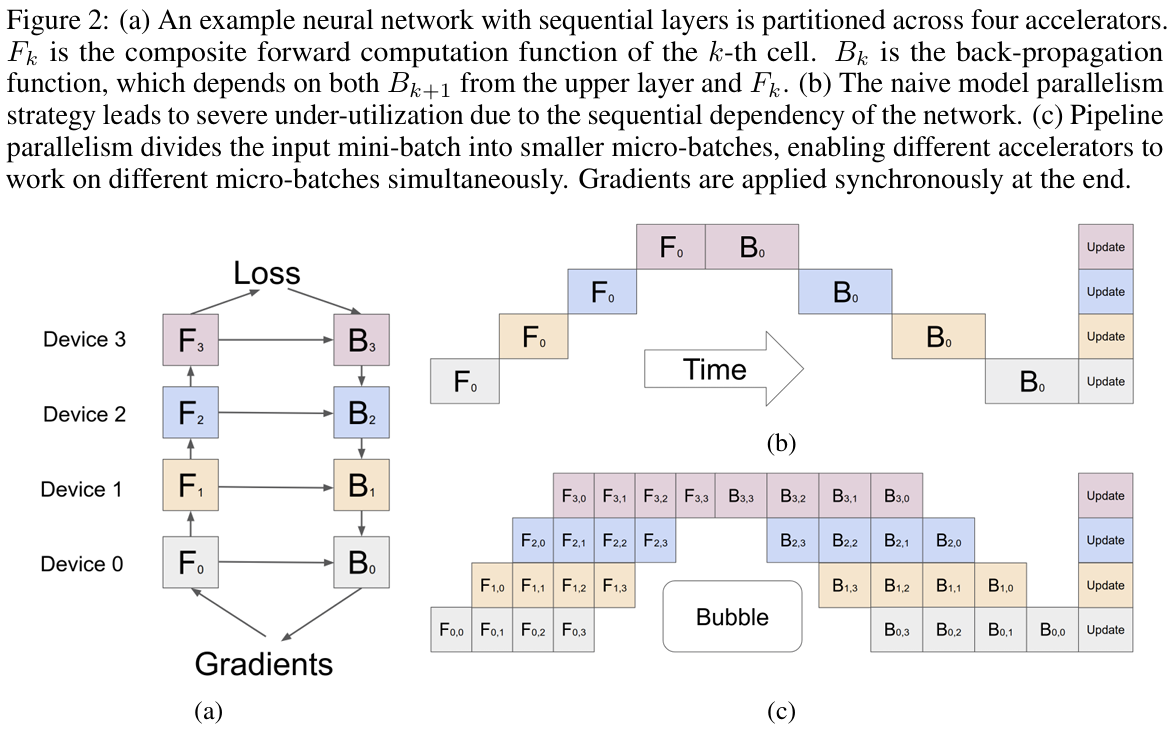

GPipe⁵ 是一种经典的流水线并行实现。它将模型划分为多个阶段，每个阶段在不同的设备上计算。为了提高设备利用率，GPipe 引入了微批量（Micro-batch）的概念，将一个大批量数据切分为多个小批量数据，交替进行前向传播和反向传播。

PP 的通信开销可以说是最低的，它仅仅只需要 $d-1$ 次 P2P 通信，每次通信的数据量为 $bsh$ 。这是因为每个设备只需要将中间激活传递给下一个设备，而不需要进行任何额外的计算。但是 PP 的痛点在于其致命的气泡（Bubble）率，这使得其在模型训练过程中设备利用率大打折扣。

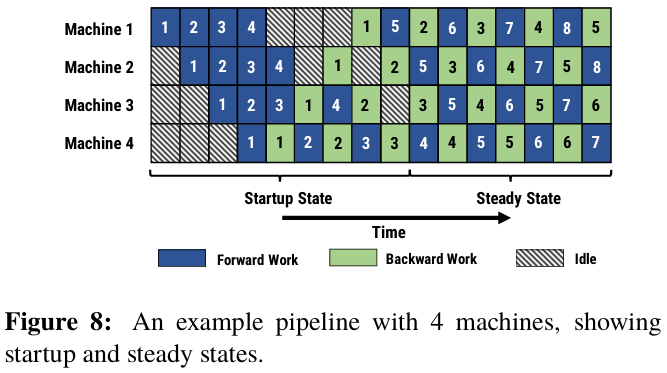

PipeDream⁶ 是一种改进的流水线并行方法，通过引入重叠计算和通信的机制，进一步提高了设备利用率。PipeDream 本质上相当于是一种异步的流水线并行。

GPipe 和 PipeDream 都是经典的流水线并行方法，但它们只是作为 PP 技术的铺垫。现代的 PP 方法通常采用 1F1B 调度策略⁷，即每进行一次前向传播就进行一次反向传播，从而最大化设备利用率。

TP-PP 混合并行

在大多数 LLM 并行训练框架中，TP 和 PP 通常是结合使用的。这样做的原因是：

节点内的多 GPU 之间使用高速互联（如 NVLink），适合采用 TP，因为 TP 的每一层均需要 AR 通信。
节点间的多节点之间使用相对较慢的网络（如 InfiniBand），适合采用 PP，因为 PP 的通信开销较低。

在此基础上，PP 的 P2P 通信量可以被 TP 组进一步减小。假设 PP 的并行度为 $d_{\mathrm{PP}}$ ，TP 的并行度为 $d_{\mathrm{TP}}$ 。在完成 PP 的 P2P 通信时，节点内的每张卡只负责发送中间激活张量的 $\dfrac{1}{d_{\mathrm{TP}}}$ ，然后在目标节点内进行 AG 合并，如图所示。

TP-PP 混合并行的 PP P2P 通信设计

在这种情况下，PP 的 P2P 通信量变为

M_f = M_b = \dfrac{bsh}{d_{\mathrm{TP}}} \cdot (d_{\mathrm{PP}} - 1)

而 AG 的通信量为

M_f = M_b = \dfrac{bsh}{d_{\mathrm{TP}}} \cdot (d_{\mathrm{TP}} - 1)

EP 专家并行

专家并行是混合专家模型（Mixture of Experts, MoE）独有的并行策略。既然 MoE 引入门控网络和多个 MLP 层组成的专家，那么就可以直接将 MoE 模型中不同的专家分配到不同的设备上，这相当于是一种更简单方便的实现模型并行的方式。

看起来 EP 只是对模型权重进行分片，而不涉及到隐藏状态。不过由于 MoE 模型的路由机制，即每个 token 只激活一部分专家（即 top-k 加权），因此 EP 势必会影响到隐藏状态的分片。此时，需要引入 A2A 通信来在设备之间交换中间激活。在 MoE 模型中，将原始输入的各个 token 根据门控网络的输出路由到不同的专家进行处理的过程称为 Dispatch，而将各个专家的输出重新组合成原始输入顺序的过程称为 Combine。

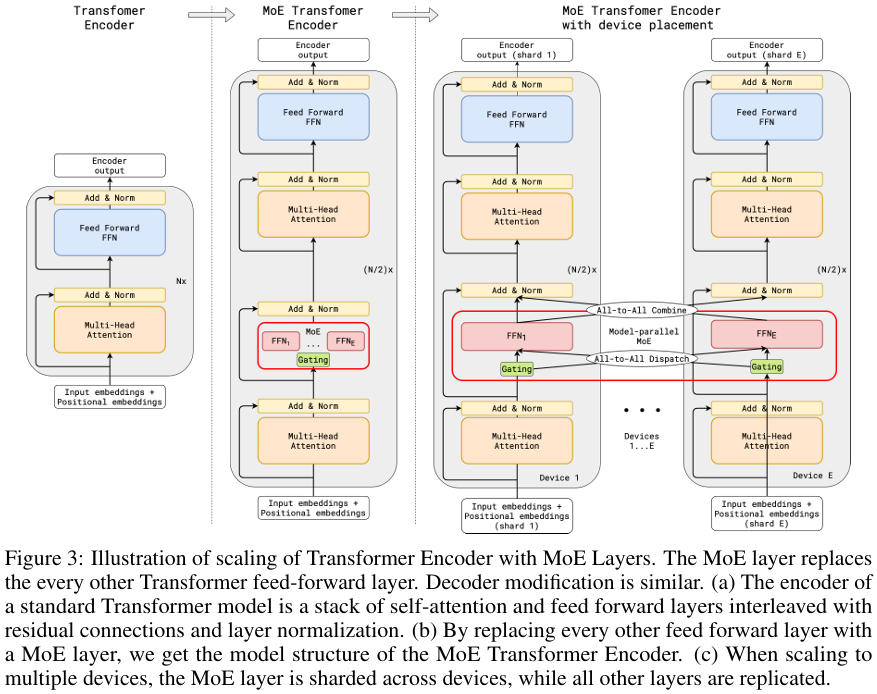

GShard⁸ 是最早提出 EP 的工作之一。其实现 EP 的方式至今仍被各大训练和推理框架所采用。

EP 通常会与 DP 结合使用，以进一步提高系统的吞吐量和资源利用率。此时，输入输出的隐藏状态的维度为 $[\dfrac{b}{d}, s, h]$ 。在路由之后，维度变为 $[\dfrac{b}{d} \cdot s, k, h]$ ，批次大小和序列长度相乘说明所有 token 被展平。而在 Dispatch 之后，假设第 $i$ 个专家上被分配了 $n_i$ 个 token，那么其隐藏状态的维度为 $[n_i, h]$ 。这些参数之间应当满足以下关系：

\sum_{i=1}^{e} n_i = b s k

这说明每个专家所需推理的 token 数量的数学期望为

E(n) = \dfrac{b s k}{e}

接下来考虑 EP，那么单个设备上应当有 $\dfrac{e}{d}$ 个专家。那么在 Dispatch 之后，单个设备上被分配到的 token 数量的数学期望为

E(n) = \dfrac{b s k}{e} \cdot \dfrac{e}{d} = \dfrac{b s k}{d}

由此可得，EP 的 A2A（包括 Dispatch 和 Combine）平均通信量均为 $\dfrac{b s h k}{d}$ 。那么，一层 MoE Decoder 的总通信量（的数学期望）为

M_f = M_b = \dfrac{2 b s h k}{d} \cdot (d-1)

SP 序列并行

序列并行是指将输入序列切分成多个子序列，每个子序列在不同的设备上并行计算。这样可以极大地减少单个设备上的显存占用，在训练中可以支持更长的序列长度，而在推理中可以降低 K/V 缓存的显存占用。其实 SP 和 DP 一样都是对隐藏状态进行切分，不过 SP 是在序列维度上切分，而 DP 是在批量维度上切分。

使用 SP 不像 DP 那样，它以非常频繁的通信开销为代价。这其中的原因在于 Transformer 的自注意力机制。由于自注意力机制需要每个 token 都与其他 token 进行相似度的计算，在 Attention 的计算过程中，需要一边计算一边同步中间结果以保证正确性。

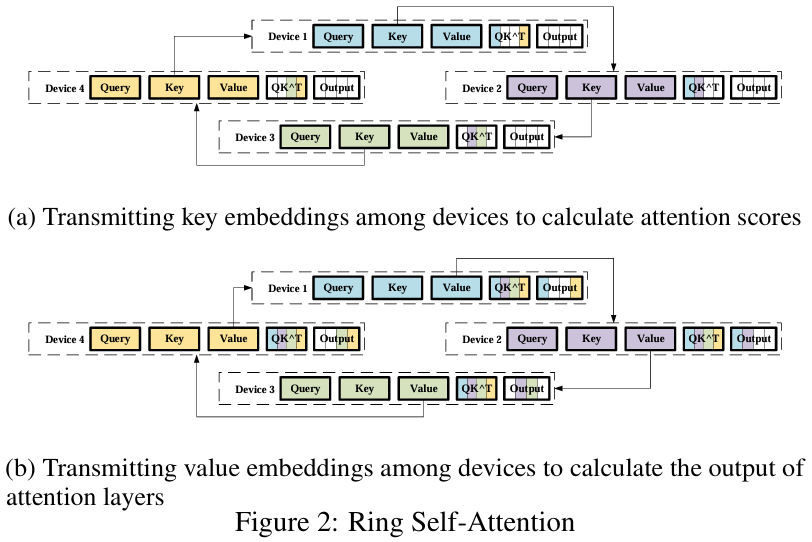

这个想法最初是以 Ring Self-Attention（RSA）⁹ 的形式提出的。RSA 将序列切分成多个子序列，并在多个设备上并行计算自注意力。每个设备只计算自己子序列内的注意力，然后通过环形通信将中间结果传递给下一个设备，依此类推，直到所有设备都完成计算。

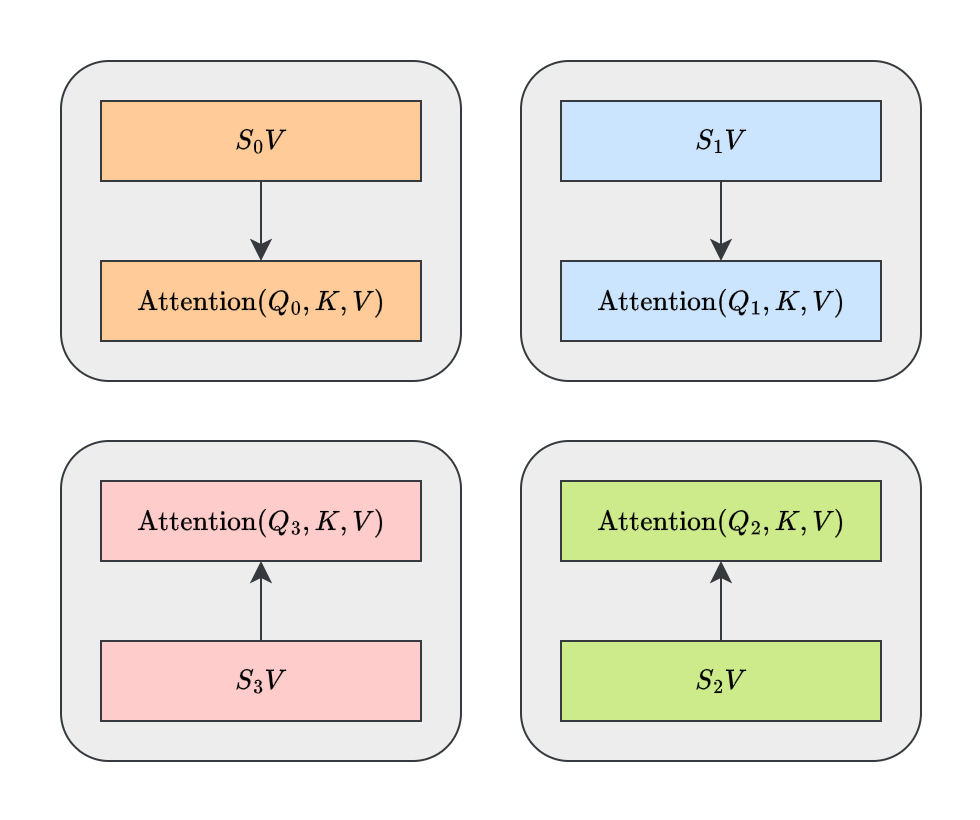

对于 $Q \times K$ 和 $S \times V$ 两个矩阵乘法，RSA 都需要进行 $d-1$ 次 P2P 环形通信，可进一步参考下面的动画深入理解。其中， $Q \times K$ 的结果维度为 $[b, \dfrac{s}{d}, \dfrac{s}{d}, h]$ ，所以每次通信的数据量为 $bh \cdot \left( \dfrac{s}{d} \right)^2$ ；而 $S \times V$ 的结果维度为 $[b, \dfrac{s}{d}, h]$ ，所以每次通信的数据量为 $bh \cdot \dfrac{s}{d}$ 。所以一层 Decoder 的总通信量为

bh \left[ \left( \dfrac{s}{d} \right)^2 + \dfrac{s}{d} \right] (d-1) = \dfrac{bh (s^2+sd) (d-1)}{d^2}

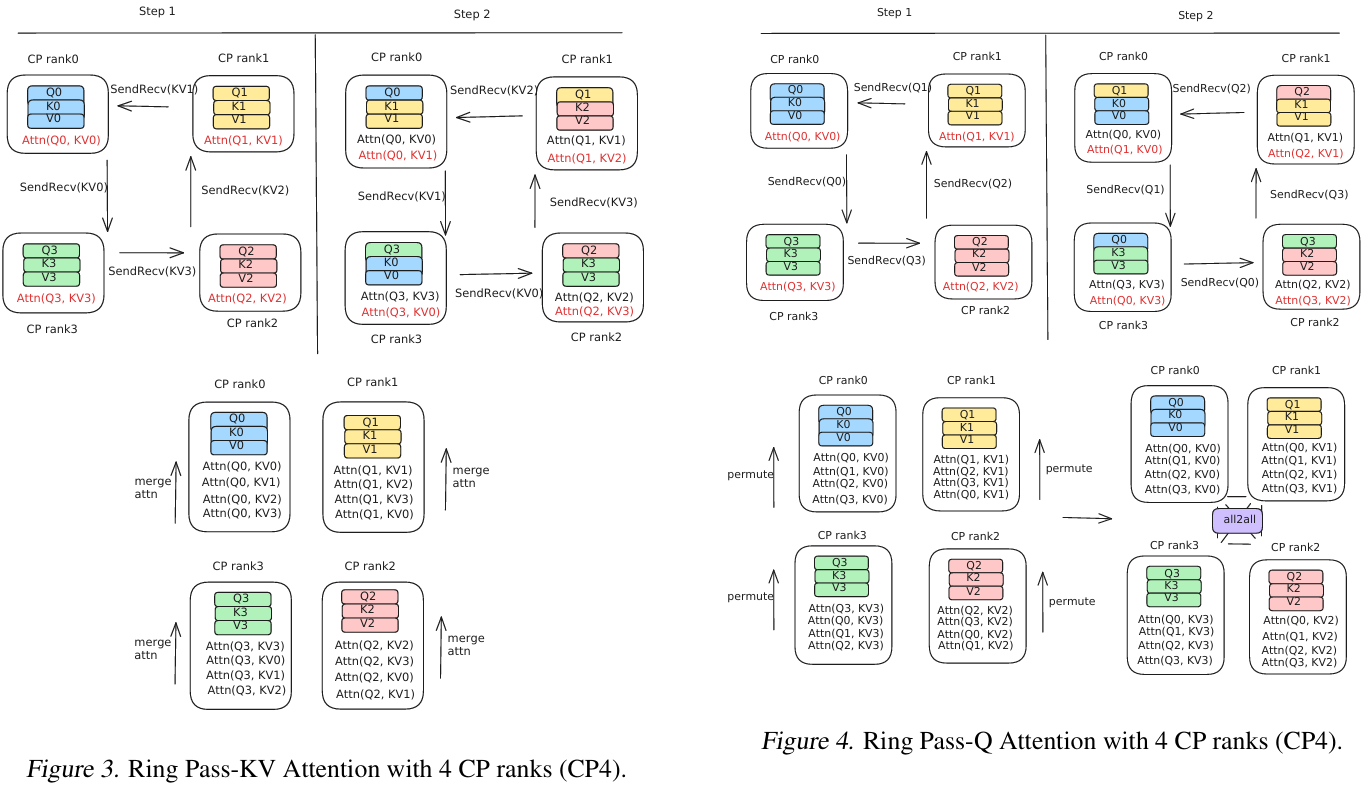

Context Parallelism（CP）¹⁰也提出了类似的想法，不过它是基于 Group-Query Attention（GQA）¹¹实现的。GQA 将注意力头划分为多个组，每个组内的头只关注输入序列的一个子集，从而减少计算量和显存占用。对于不同稀疏模式的注意力机制，根据其设计的序列并行策略也有所不同。

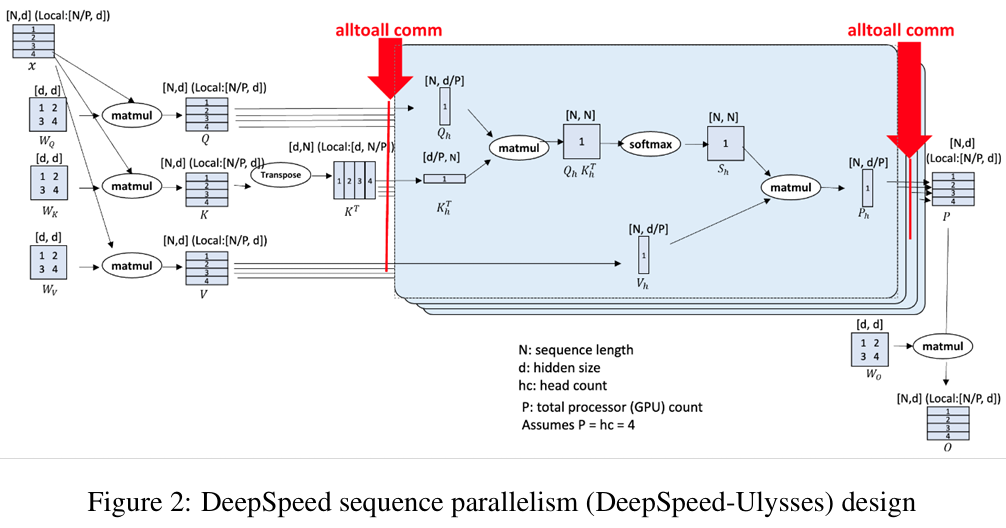

由于 SP 的引入会导致 Attention 计算时的多次同步通信，DeepSpeed 团队索性就一劳永逸，在 Attention 计算前后各进行一次 A2A，保证 Attention 计算时的序列是完整的。这样一来，形成了 SP-HP-SP 的混合并行模式（HP，Head Parallelism），是为 Ulysses¹²。这里的 HP 指的是将注意力头切分到不同设备上计算，其本质和 EP 相当。

在这个混合并行策略中，输入和输入的隐藏状态维度为 $[b, \dfrac{s}{d}, h]$ ，而在计算 Attention 时的维度为 $[b, s, \dfrac{h}{d}]$ 。由此可见，采用 Ulysses 并行策略的一层 Decoder 中，总通信量为

M_f = M_b = \dfrac{2bsh}{d} \cdot (d-1)

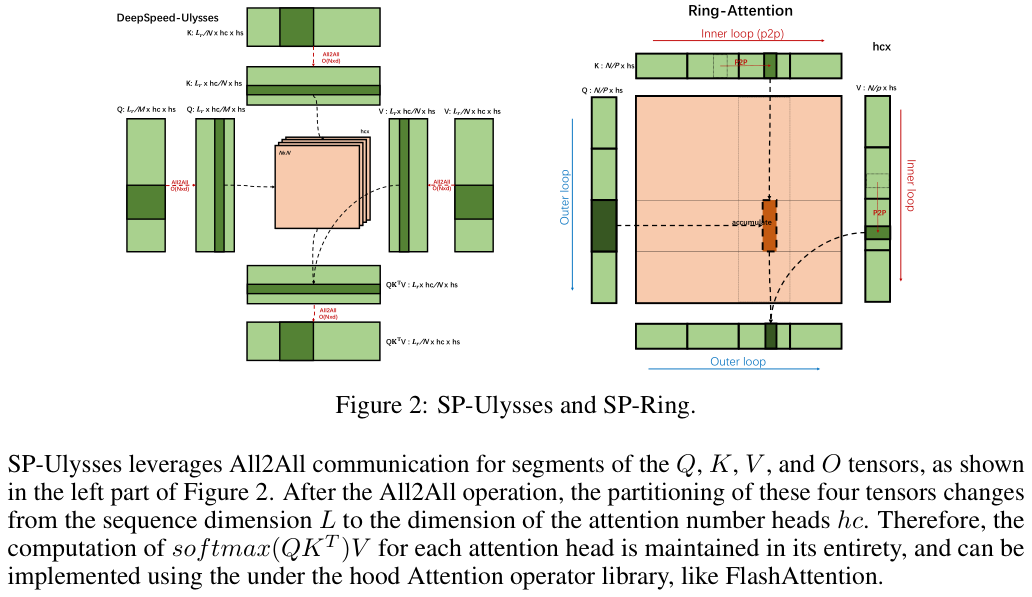

此外，后续的工作在系统分析和全面总结 Ring-Attention 和 DeepSpeed-Ulysess 的基础上，提出了统一的序列并行（Unified Sequence Parallelism, USP）¹³ 框架。该框架能够兼容不同 Transformer 架构（如标准注意力、滑动窗口注意力、稀疏注意力等）和不同的硬件网络拓扑（如 NVLink、InfiniBand 等）。

具体来说，这篇论文认为 Ulysses 和 Ring-Attention 分别存在如下痛点：

Ulysses：并行度不能超过注意力头数量，因此对稀疏注意力（如 MQA¹⁴、GQA¹¹ 等）不友好。
Ring-Attention：通信开销较大，即便可以实现通算掩盖。

USP-Attention 的设计理念即中庸之道，将 SP-Ulysses 和 Sp-Ring 结合起来，形成 2D 混合并行。

TODO: USP 的通信开销定量分析。

总结

本文对 LLM 的五大并行策略及其通信开销进行了图解和定量分析。下表总结了各个并行策略的通信开销。

并行策略	模型权重	隐藏状态	前向传播总通信量	反向传播总通信量
DP	Replicated	$[\dfrac{b}{d}, s, h]$	$0$	$\Phi \cdot l$
TP	Sharding	$[b, s, h]$	$\dfrac{4bsh}{d} \cdot (d-1) \cdot l$	$\dfrac{4bsh}{d} \cdot (d-1) \cdot l$
PP	Sharding	$[b, s, h]$	$bsh \cdot (d-1)$	$bsh \cdot (d-1)$
EP	Sharding	$[b, s, h]$	$\dfrac{2bshk}{d} \cdot (d-1) \cdot l$	$\dfrac{2bshk}{d} \cdot (d-1) \cdot l$
SP	Replicated	$[b, \dfrac{s}{d}, h]$	$\dfrac{bh (s^2+sd) (d-1)}{d^2} \cdot l$	$\dfrac{bh (s^2+sd) (d-1)}{d^2} \cdot l$

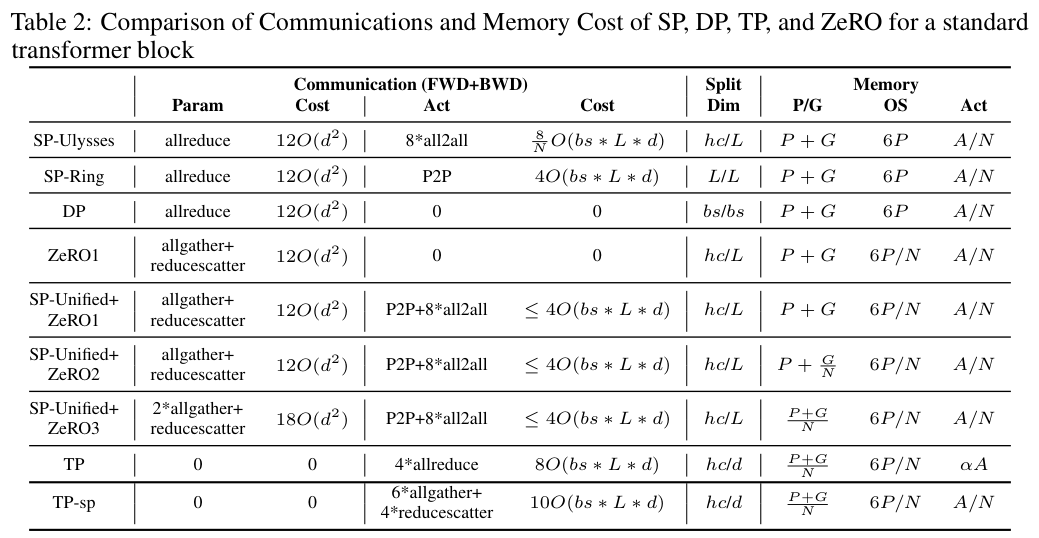

在 USP¹³ 这篇论文中，研究人员还提到了其提出的 SP 可以与 DP、TP 等并行策略结合使用，形成 4D 混合并行。它们也同样对这些并行策略进行了定量分析，如图所示：
